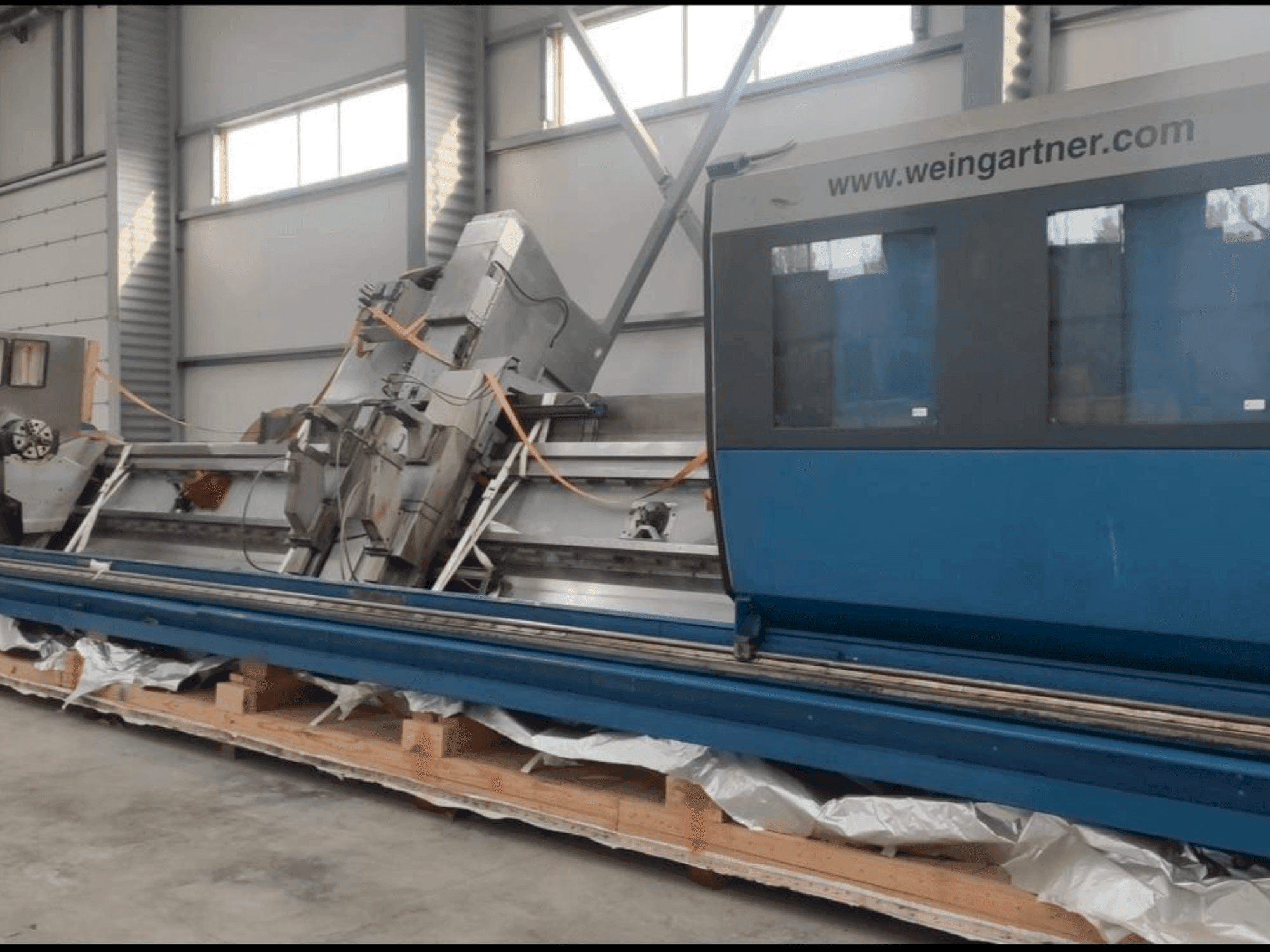

Weingartner - Vario 700-000MD-MIL-WEI-2011-00001

Dotazione supplementare

• - Testata: Avanzamento tramite servomotore AC: 1FT6 105 - 8SF71 - 3AG1, Coppia disponibile al mandrino principale in funzionamento S1, Rapporto di trasmissione a coppia conica: 4:1, Rapporto di trasmissione a vite senza fine: 15:1, Rapporto di riduzione totale: 60:1, Altezza mandrino principale: 1550 mm, Foro del mandrino principale: 108 mm, Mandrino Gr. 315: Diametro del foro: 95 mm, Pressione massima: 27 bar, Forza di serraggio massima a 27 bar: 17500 daN, Serraggio esterno: 25 - 245 mm, Serraggio interno: 90 - 310 mm
• - Trasportatore di trucioli: Potenza motrice: 1,1 kW, Larghezza di scarico: 250 mm, Altezza di scarico: 850 mm, Trucioli trasportati: 300 dm³/h
• - Impianto idraulico: Portata della pompa: 27 l/min, Pressione massima del sistema: 80 bar, Potenza motrice: 4,6 kW, Capacità del serbatoio: 60 l, Potenza del radiatore dell'olio: 0,3 kW
• - Unità di fresatura PUFK-320: Unità di fresatura periferica e a creatore, asse di rotazione A alimentato da servomotore AC: 1FT6 084 - 8AF71 - 3EL4, Rapporto riduttore epicicloidale: 70:1, Rapporto di trasmissione: 3:1, Rapporto di riduzione totale: 210:1, Velocità massima di rotazione: 90°/sec, Campo di rotazione: ±90°, Avanzamento tramite motore mandrino principale AC: 1PH7 137 - 2NF22 - 0CJ2, Diametro massimo della testa della fresa: 260 mm, Velocità massima della testa della fresa: 300 min-¹
• - Unità di pelatura (opzione): Alimentazione tramite motore del mandrino principale CA: 1PH7 137 - 2NF22 - 0CC2, Rapporto di trasmissione: 2,4:1, Velocità massima della testa di taglio: 1800 min-¹
• - Posto fisso anteriore: Gamma di diametri (ganasce di fresatura): 25 - 220 mm, Forza di serraggio massima a 80 bar (senza efficienza): 1200 daN, Pressione massima di serraggio: 80 bar
• - Poggiatesta posteriore: Gamma di diametri (ganasce di fresatura lunghe): 25 - 220 mm, Forza di serraggio massima a 80 bar (senza efficienza): 1200 daN, Pressione massima di serraggio: 80 bar
• - Contropunta: Avanzamento tramite servomotore AC: 1FT6 064 - 6AF71 - 3EK4, Rapporto di trasmissione ortogonale: 50:1, Traslazione rapida max: 5000 mm/min, Diametro punta: 160 mm, Corsa: 200 mm, Pressione a 50 bar: 1500 daN, Tensione a 50 bar: 1000 daN, Pressione massima: 50 bar
• - Supporto del pezzo: Gamma di diametri: 70 - 220 mm
• - Specifiche della macchina: Tensione di alimentazione: 3 x 380 V ± 10%, Ciclo: 50 Hz ± 2%, Potenza massima in ingresso: 57 kW, Potenza massima: 100 A, Tensione di controllo: 24 V DC, Pressione di sistema (pneumatica): 6 - 10 bar, Consumo d'aria: 15 - 20 m³/ora, Connettore aria: ½", Pressione di sistema (idraulica): 90 bar

Informazioni aggiuntive

Vantaggi della macchina

• Vantaggi tecnici della macchina:
  • - Materiali lavorabili: fresatura tra centri: min. Lunghezza: 585 mm, max. Lunghezza: 8. 620 mm, diametro: 25 - 220 mm
  • - Componenti della macchina: base della macchina: distanza della guida di scorrimento longitudinale: 700 mm, lunghezza della guida di scorrimento longitudinale: 10. 900 mm, peso: 20. 000 kg, guida longitudinale (asse z): avanzamento tramite servomotore ac: 1ft6 086 - 8af71 - 3ek4, rapporto di trasmissione: 10:1, diametro vite a sfere: 80 mm, passo vite a sfere: 20 mm, traslazione rapida max: 5000 mm/min, slitta trasversale (asse x): avanzamento tramite servomotore ac: 1ft6 086 - 1af71 - 3eh1, rapporto di trasmissione: 6:1, diametro vite a sfere: 50 mm, passo vite a sfere: 10 mm, traslazione rapida max: 5000 mm/min, corsa della slitta trasversale per la fresatura: 256 mm, spostamento della slitta (asse y): avanzamento tramite servomotore ac: 1ft6 084 - 1af71 - 3eh1, rapporto di trasmissione: 6:1, diametro vite a ricircolo di sfere: 50 mm, passo vite a ricircolo di sfere: 10 mm, traslazione rapida max: 3000 mm/min, corsa della slitta trasversale per la fresatura: 250 mm
  • - Costruzione robusta e di alta precisione con controllo avanzato dei servomotori, capacità di lavorazione versatile con unità multiple e appoggi stabili.
• Vantaggi qualitativi della macchina:
  • - Maggiore precisione grazie a rapporti di trasmissione avanzati e meccanismi a vite a ricircolo di sfere, funzionamento efficiente con velocità di traslazione elevate e rapide.

Informazioni extra

• - Macchina ancora sotto tensione
