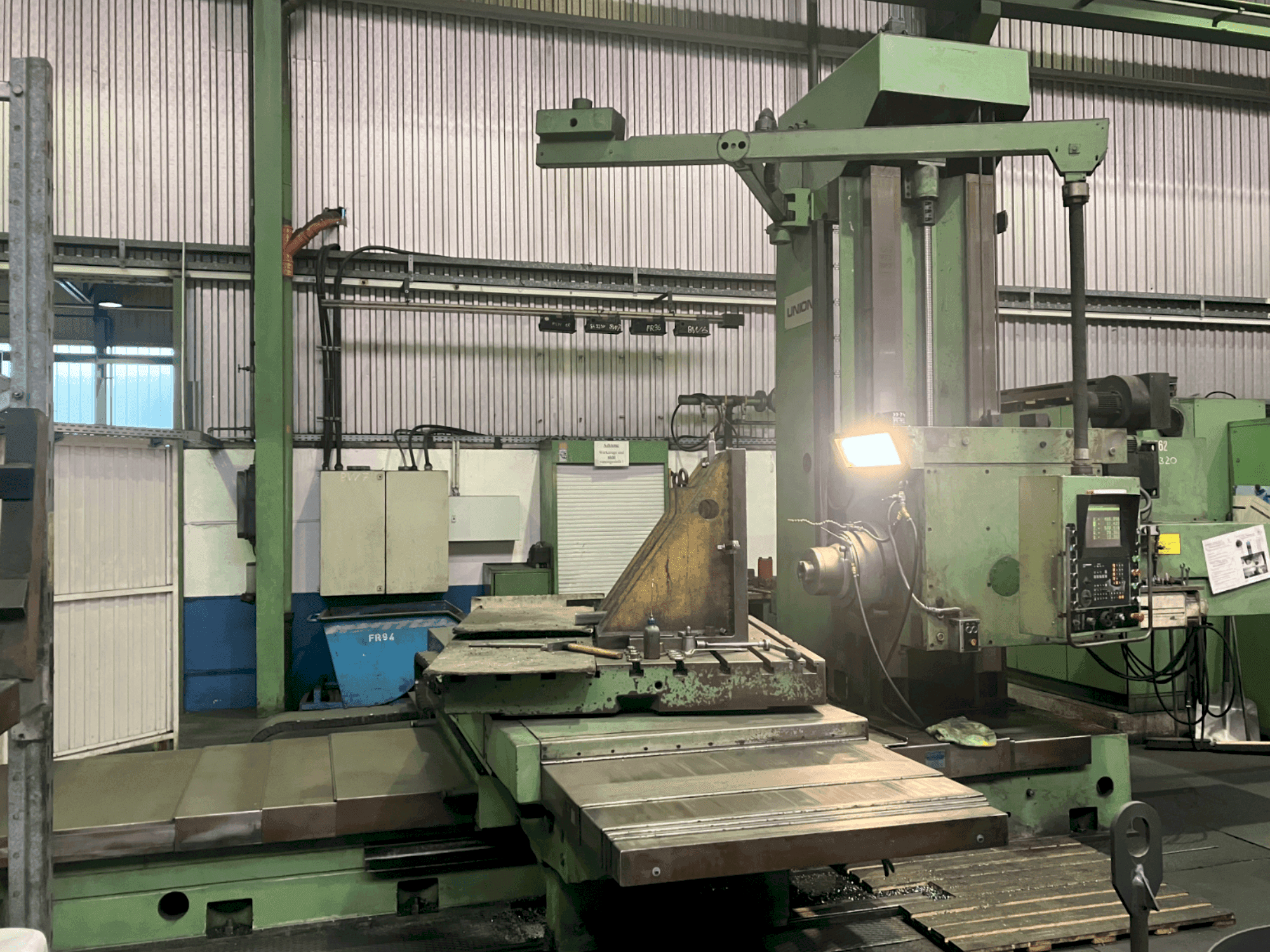

UNION - BFT 110 NCDE-OTH-UNI-1992-00001

Informazioni aggiuntive

Vantaggi della macchina

• Vantaggi tecnici della macchina:
  • - Corrente di picco richiesta per l'avvio del motore: 300 a
  • - Velocità (continua): mandrino di foratura (4 gamme): 6. 3-1250 min-¹ mandrino di foratura (2 gamme): 6. 3-315 min-¹
  • - Diametro massimo di foratura: 630 mm // diametro massimo di rivestimento: 1250 mm
  • - Tensione di alimentazione: 380 v ac ±10% // frequenza: 50 hz
  • - Diametro massimo di foratura della torretta: 630 mm
  • - Dimensioni della superficie di serraggio: 1250 x 1400 mm, 1400 x 1600 mm
  • - Peso massimo di serraggio con distribuzione uniforme del carico: 6300 kg
  • - Tavola di serraggio a t: larghezza: 28 mm distanza: 160 mm diametro di centraggio: 100 n6 mm
  • - Movimento di rotazione: 360°
  • - Posizionamento del tavolo ottico: 4 x 90°

Informazioni extra

• - Unità di controllo: NC Sistema di controllo: TNC 355 Tipo di controllo: Controllo percorso 3-D Assi controllabili: X, Y, Z, W e B Specifiche: Lunghezza della corsa programmabile: Minima: 0,001 mm, massima: 14600 mm Interpolazione: 3D lineare, 2D circolare Velocità di avanzamento programmabile: 1 mm/min a 6300 mm/min Regolazione continua dell'avanzamento: Da 0% a 150% del valore programmato Tempo di sosta programmabile: da 0,001 s a 19999,999 s Regolazione della velocità a variazione continua: da 0% a 150%. Programmazione della velocità: Consultare i dati tecnici Caratteristiche aggiuntive: Selezione utensili: Minimo 1 funzione M per blocco Correzione utensile: 99 numeri di utensile, 99 coppie (lunghezza e raggio) Sottoprogrammi tecnologici: 8 cicli di lavorazione, 200 sottoprogrammi liberi Correzione del programma: In senso orario all'interno del controllo Display: Mostra i 4 blocchi di programma e lo stato dei dati chiave del programma. Include testo semplice e grafica su uno schermo da 12 pollici Ingresso/uscita programma: Lunghezza del blocco: Fissa o variabile Opzioni di ingresso: Dischetto, cassetta a nastro magnetico, inserimento manuale, interfaccia seriale Opzioni di uscita: Dischetto, cassetta a nastro magnetico, interfaccia seriale Campi di spostamento: Movimento verticale del mandrino (Y): 1270-1620 mm Movimento del mandrino di foratura (W): 710 mm Movimento trasversale della tavola di serraggio (X): 1985 mm Movimento longitudinale della tavola di serraggio (Z): Senza contropunta: 1260-1960 mm Con contropunta: 1490 mm Distanza massima dal piano di lavoro: Circa 3000 mm Tavola: Dimensioni della superficie di serraggio: 1250 x 1400 mm, 1400 x 1600 mm Peso massimo di serraggio con distribuzione uniforme del carico: 6300 kg Scanalature a T della tavola di serraggio: Larghezza: 28 mm Distanza: 160 mm Diametro di centratura: 100 N6 mm Movimento di rotazione: 360° Posizionamento del tavolo ottico: 4 x 90
