Muratec - MT 20 GYMCES-TUR-MUR-2012-00001
- GINDUMAC
- Prodotti
- Macchine utensili
- Tornio Muratec MT 20 GYMC

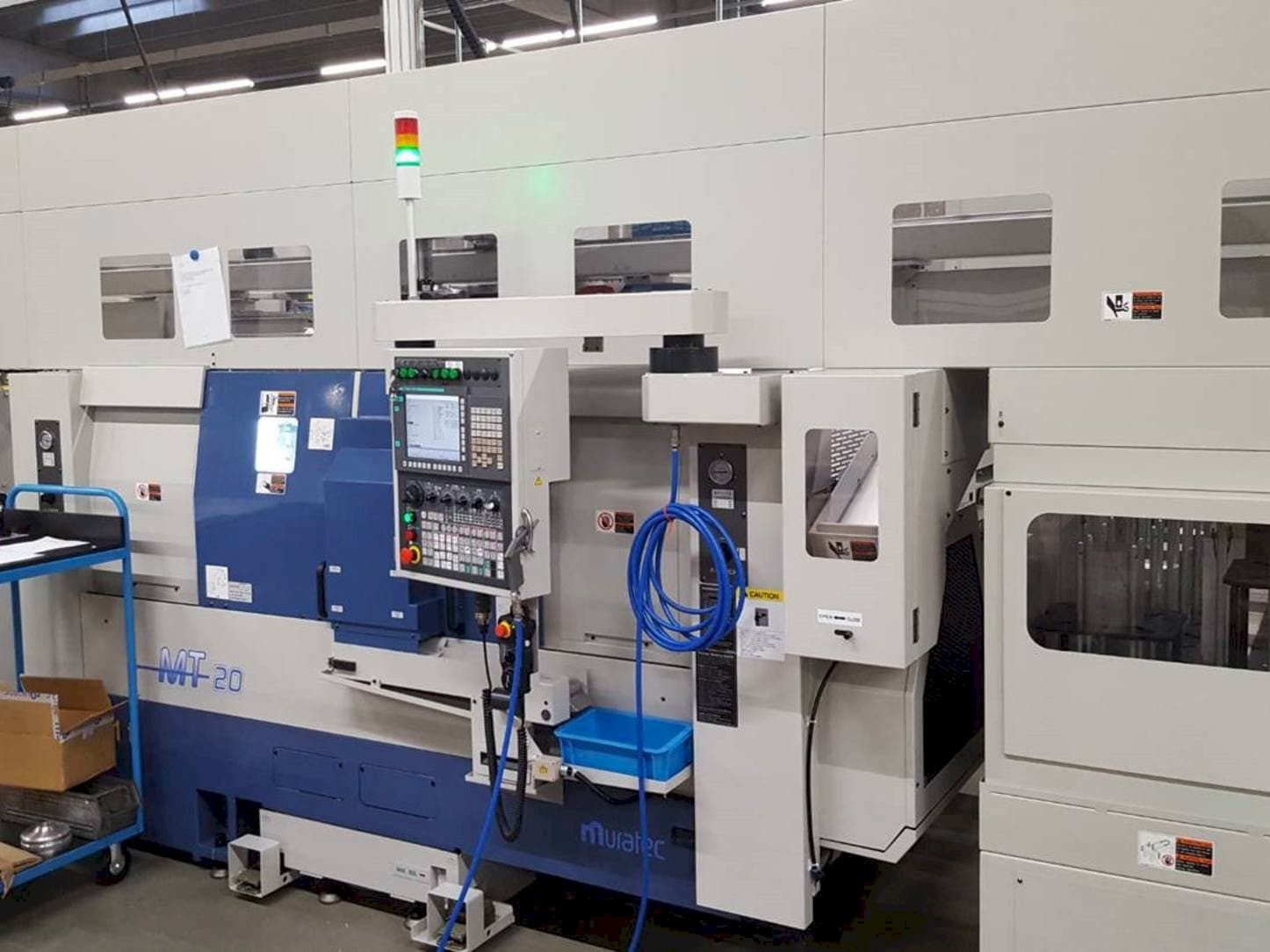

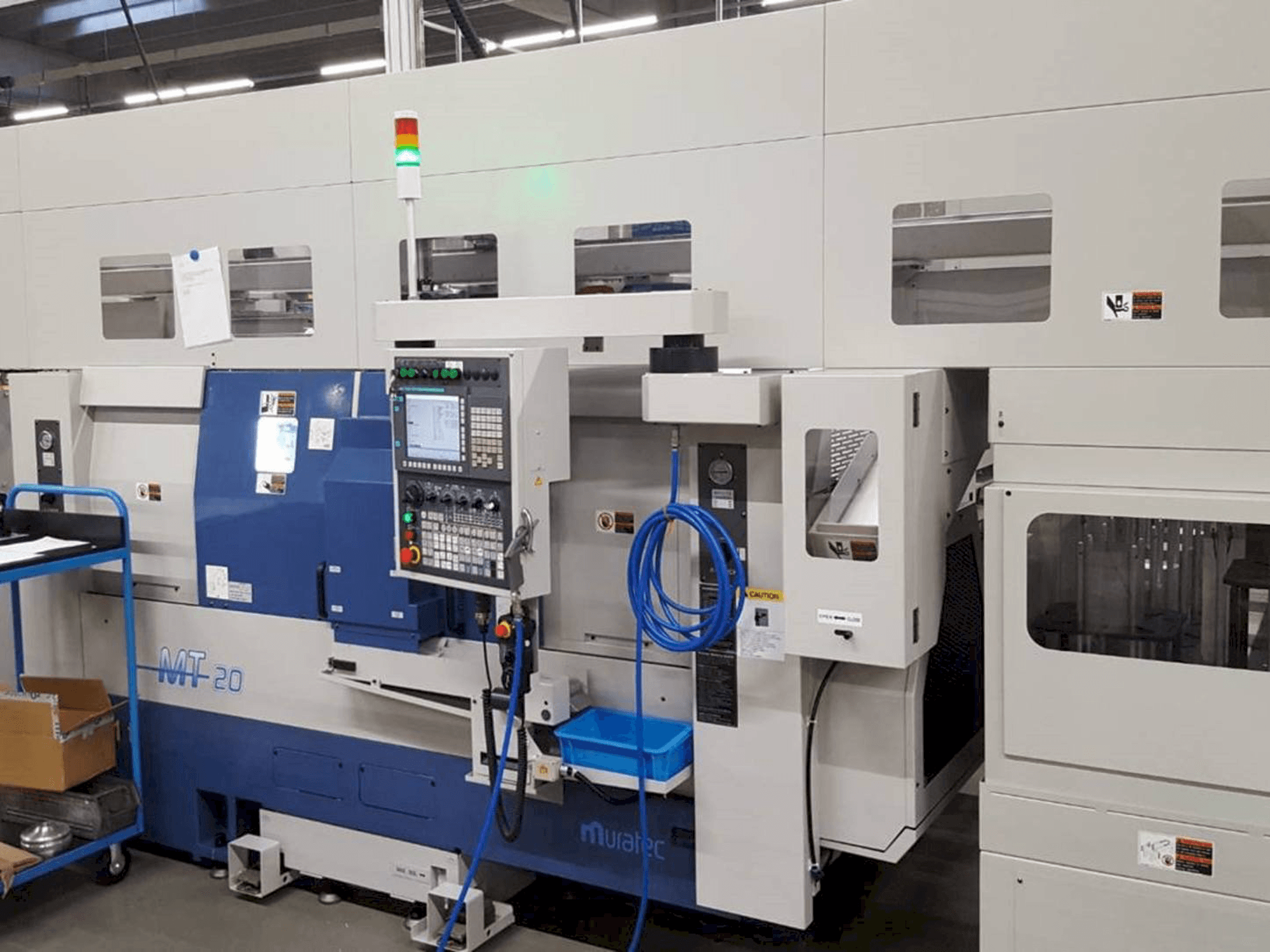

Questo tornio Muratec MT 20 GYMC è stato prodotto nel 2012. Dispone di 9 assi. La macchina ha una velocità del mandrino di 4200 giri/min.
Panoramica
- marca: Muratec
- anno: 2012
- MODELLO: MT 20 GYMC
- tipo di applicazione: Tornitura
- Località: Spagna
- tipo di macchina: Tornio orizzontale
- disponibilità: Venduta
- marca unità di controllo: Muratec
Informazioni tecniche - Muratec MT 20 GYMC
Informazioni generali
- Peso della macchina: 11000 kg
Sistema di controllo
- Marca: Muratec
- Modello: FANUC-CNC
Trasmissione principale
- Intervallo di velocità del mandrino: 4200 1/MIN
- Potenza motore mandrino: 15 Kw
- Cono di adattamento: A2-6
- Numero di assi: 9
Movimento
- Movimento ASSE-X: 230 mm
- Movimento ASSE-Y: +50 /-50 mm
- Movimento ASSE-Z: 850 mm
- Movimento ASSE-C: 0.001° MM
Informazioni aggiuntive
- Vantaggi tecnici della macchina:
- - Foro per la barra 65 mm.
- - Macchina con due teste, entrambe con asse c, macchina con due torrette superiori, entrambe con asse y.
- - Bracci di misura automatici renishaw su ciascuna testa, uscita dell'aria e del refrigerante su entrambi i mandrini.
- - Centrale indipendente per il refrigerante ad alta pressione a 50 bar, stazione di raffreddamento daikin per il controllo della temperatura del refrigerante.
- - Coppia di spunto del motore 320 nm, torrette a 15 posizioni, tutte motorizzate.
- - Interfaccia per l'installazione del caricatore di barre, robot a portale a 3 assi per il carico e lo scarico dei pezzi.
- - Doppia bambola nel robot, volante remoto e programmazione indipendente per il robot, programmazione digitalizzata tramite plc del robot a portale.
- - Velocità di movimento rapido del robot 120,110 e 35 m/min per gli assi z, y e x, funzione di ripetizione del caricamento del pezzo a causa di un cattivo supporto. (rechuking)
- - Lubrificare tutti gli assi del robot con olio e grasso, funzione di ritentativo del caricamento dei pezzi a causa del cattivo supporto. (rechuking)
- - Magazzino per il carico e lo scarico del materiale con 14 pallet, reparto per lo scarico opzionale dei pezzi finiti sul lato sinistro della macchina, stazione di verifica, controllo e misurazione dei pezzi finiti.
- Vantaggi qualitativi della macchina:
- - Macchina in ottime condizioni
- - Pulizia automatica con aria e refrigerante per ogni testa, pulizia interna dei trucioli con getti e pioggia di refrigerante, controllo e monitoraggio automatico degli sforzi e del consumo degli utensili, sistema di trasferimento dei pezzi tra le teste con controllo automatico della coppia.
- - Sistema cnc, servi, schede e motori fanuc, porte di comunicazione tramite scheda pcmcia e porta rs232, fissaggio utensili con sistema bmt. Due piastre idrauliche kitagawa da 210 mm, tempo di indicizzazione del cambio torretta 0,2 secondi.
- - Pedale di apertura e chiusura per entrambe le piastre, distanza mandrino principale - contromandrino max. 1150 mm,
- - Potenza dei motori di azionamento degli utensili 3 kw, velocità degli utensili azionati 3500 giri/min, coppia di spunto degli utensili motorizzati 148 nm.
- - Velocità di movimento della torretta 24, 20 e 20 m/min per gli assi z, y e x, attrezzatura completa con portautensili statici per esterni e interni.
- - Convogliatore posteriore di trucioli a cerniera.
- - Trasformatore elettrico.
Vantaggi della macchina
*Ci possono essere differenze tra i dati indicati e i valori reali, questo dovrebbe essere confermato dal rappresentante di vendita.
