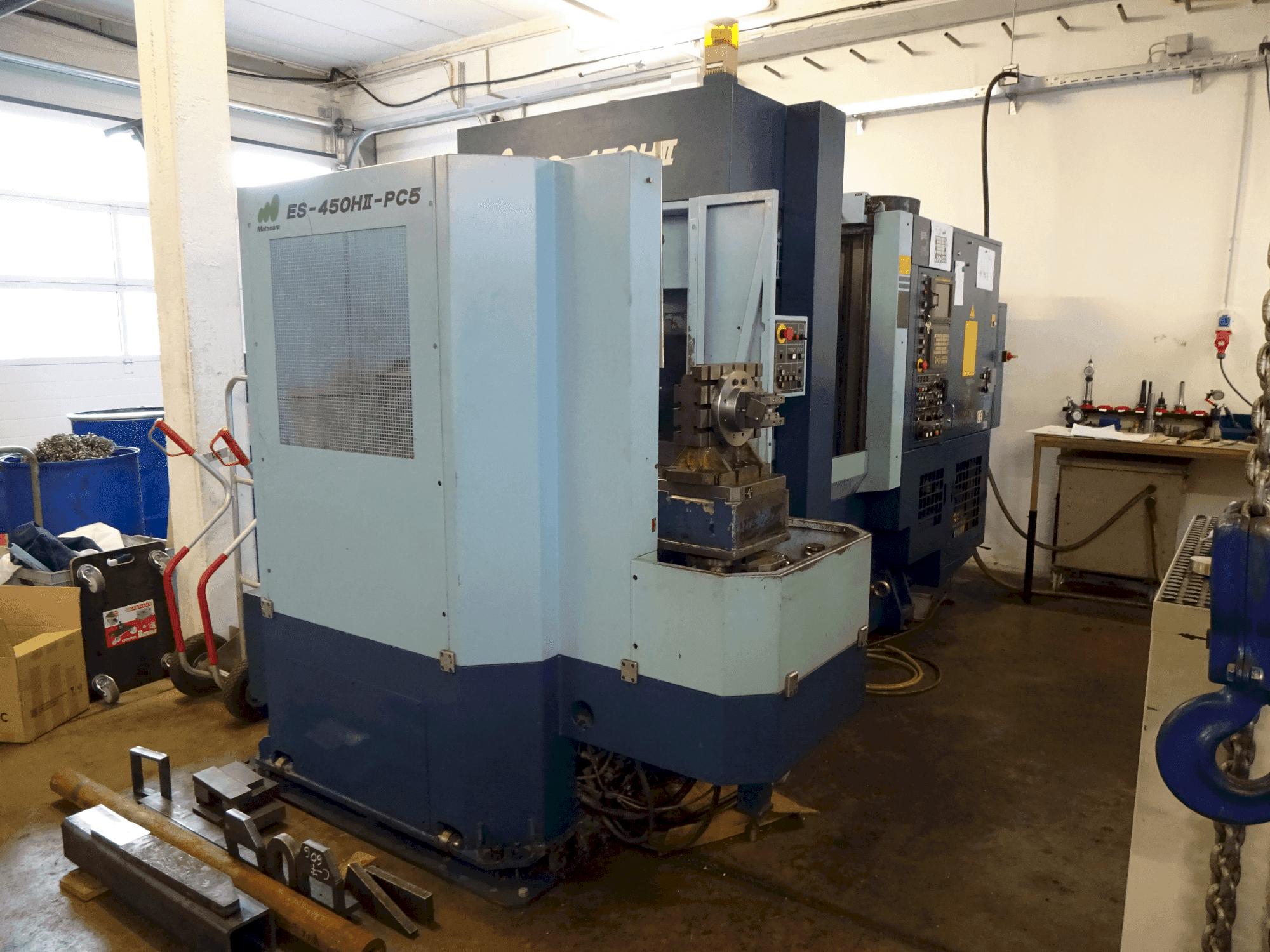

Matsuura - ES-450HII PC5DE-MIL-MAT-1999-00001

Informazioni aggiuntive

Vantaggi della macchina

• Vantaggi tecnici della macchina:
  • - Altezza della superficie del tavolo (dal pavimento): 1000 mm

Informazioni extra

• - Trasversali: Asse X (colonna destra/sinistra): 450 mm (250 a sinistra, 200 a destra) Asse Y (testa del mandrino su/giù): 400 mm Asse Z (pallet avanti/indietro): 400 mm (+250 quando si cambia il pallet) Pezzo in lavorazione Distanza tra la superficie superiore del pallet e il naso del mandrino: 80~480 mm Distanza tra il centro del pallet e le guide di scorrimento della colonna: 120~520mm Pallet: Area di lavoro: 300 x 300 mm Peso massimo del carico: 200 kg Foro filettato in superficie (dimensioni x quantità): M12 x P1,75 x 32 mm Tavola Angolo di indicizzazione della tavola: 1 grado Velocità di indicizzazione della tavola: 1,5 sec/90°, 1,9 sec/180° Forza di serraggio dell'accoppiamento: 27,3kN Mandrino ID del cuscinetto del mandrino: Ø70mm Coppia massima del mandrino: 105/1000 minˉ1 Nm Forza di serraggio utensile: 8,2kN Orientamento del mandrino: Standard (elettrico) Soffio d'aria del mandrino: Standard Velocità di avanzamento Velocità di taglio (X/Y/Z): 1~15000 mm/min Avanzamento manuale continuo (jog): 0~4000mm/min Incremento minimo di uscita: 0,001 mm Cambio utensile automatico Tipo di perno di trazione: Perno di trazione 40P JIS B 6339 Stoccaggio utensili: 30 pezzi Metodo di selezione degli utensili: Codice indirizzi e selezione casuale Rotazione bidirezionale del magazzino. (T4) Tempo di cambio utensile (da utensile a utensile): 1,5 sec (meno di 6 kg), 2,0 sec (più di 6 kg) Tempo di cambio utensile (da truciolo a truciolo): 3,2 sec Passo utensile: 95,25 mm Cambio pallet automatico Numero di pallet: 2 Sistema di cambio pallet: Metodo a tavola rotante Tempo di cambio pallet: 8,5 sec Tempo di cambio pallet (da pallet a pallet): 9,0 sec Forza di bloccaggio del pallet: 41,5kN Peso del pallet/pezzo: 40 kg Dimensioni del pallet: 300 x 300 mm Peso massimo del carico: 200 kg Motori Motore mandrino: Alpha T8/1500 AC 11,0/7,5kW (30min./velocità continua) Motori di avanzamento: Asse X: modello α 22/3000 AC 4,4kW Asse Y: modello α 22/2000 con freno AC 4,4kW Asse Z: modello α 22/3000 AC 4,4kW Motore idraulico: AC 1,5kW Motore di lubrificazione: AC 0,02kW Motore del refrigerante: AC 0,75kW Capacità di potenza richiesta Capacità elettrica totale: 34KVA Fonte d'aria: 0,54~0,93MPa Capacità aria: 400 L/min Capacità del serbatoio idraulico: 15L Capacità del serbatoio di lubrificazione: 2,7L Capacità del serbatoio del refrigerante: 200L Accessori standard Protezione della custodia dell'utensile (con coperchio superiore) Flusso di trucioli Rubinetto sincronizzato Raffreddamento dell'olio del mandrino Protezione da sovraccarico del mandrino Dispositivo di prevenzione dell'interfaccia dell'asse di avanzamento Luce di lavoro (luce fluorescente) Contatore di codici M (9 tipi) Refrigerante mandrino passante Interfaccia sonda mandrino (senza sonda) Filtraggio Convogliatore di trucioli Manuali
