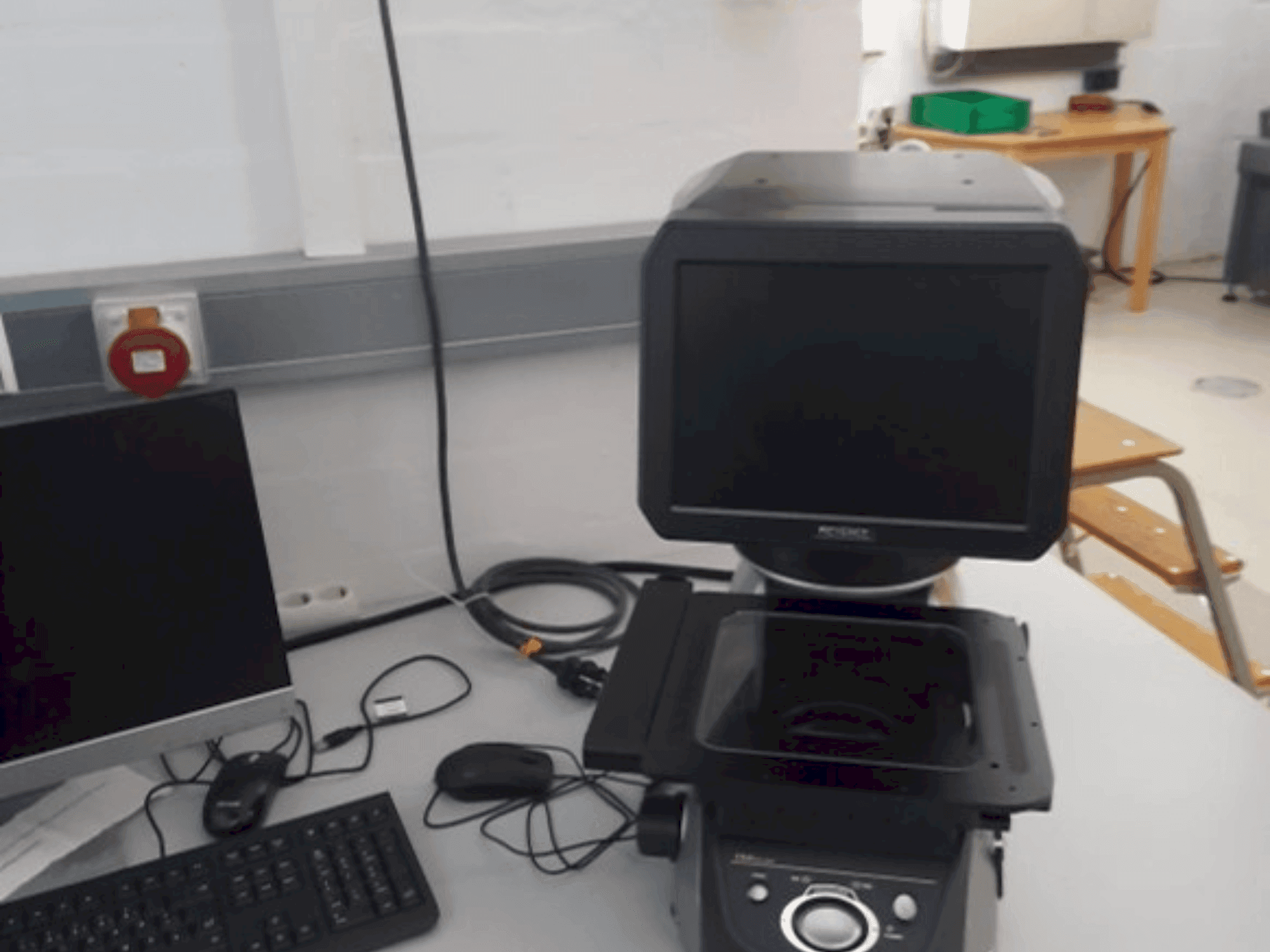

KEYENCE - IM-7020DE-MEA-KEY-2017-00002

Informazioni aggiuntive

Vantaggi della macchina

• Vantaggi tecnici della macchina:
  • - Elemento di acquisizione delle immagini: s/w-cmos, 1", 6. 6 megapixel
  • - Display: monitor lcd, 10. 4", xga (1024×768)
  • - Obiettivo di raccolta della luce: doppio obiettivo telecentrico

Informazioni extra

• - Campo di misura Modalità di misura a campo largo: 200 mm x 200 mm (4 x R50) Modalità di misura ad alta precisione: 125 mm x 125 mm Risoluzione del display Ripetibilità: Modalità di misurazione a campo largo: Senza stadio: ±1 µm Con stadio: ±2 µm Modalità di misurazione ad alta precisione: Senza stadio: ±0,5 µm Con stadio: +1,5 µm Precisione di misura Modalità di misurazione a campo largo: Misura normale: ±5 µm Misura collegata: ±(7 + 0,02L) µm² Modalità di misurazione ad alta precisione: Misura normale: ±2 µm³ Misura collegata: ±(4 + 0,02L) µm⁴ Misura del sensore di luce Campo di misura (XY): 90 mm x 90 mm Profondità massima di misurazione: 30 mm Profondità di misura: 30 mm Diametro della sonda luminosa: 3 mm Forza di misura: 0,015 N Ripetibilità: +2 µm'5 Precisione di misura: ±(8 + 0,02L) µm Ingressi e uscite di controllo esterno Ingresso di controllo remoto esterno: Nessun ingresso di tensione (contatto/stato solido) Uscita esterna OK/N.i.O./FAIL/MEASURE: Uscita PhotoMOS Carico nominale: 24 Vc.c., 0,5 A Resistenza massima di commutazione: 50 mΩ Interfacce LAN: RJ-45 (10BASE-T/100BASE-TX/1000BASE-T) Porte USB 2.0: 6 connettori (anteriore: 2, posteriore: 4) Archiviazione Disco rigido: 500 GB Condizioni ambientali Temperatura ambiente: Da +10 a 35° C Umidità relativa: dal 20 all'80% (senza condensa) Grado di inquinamento: 2 Categoria di sovratensione: II Sistema di illuminazione Luce passante: Luce passante telecentrica Luce incidente: Illuminazione quadripartita da angoli marcati (elettricamente), illuminazione ad anello a fessura Tavola degli oggetti Tabella oggetti XY: Campo di movimento: 100 mm x 100 mm (elettrico) Portata massima: 5 kg Capacità di carico: 5 kg Tabella oggetti Z: Campo di movimento: 75 mm (elettrico) Alimentazione Tensione di alimentazione: da 100 a 240 CA, 50/60 Hz Consumo di energia: Max. 430 VA Peso (kg) Controllore: Circa 8 kg Testa di misura: circa 31 kg

Termini di pagamento

• Pagamento anticipato

• Finanziamento delle attività
