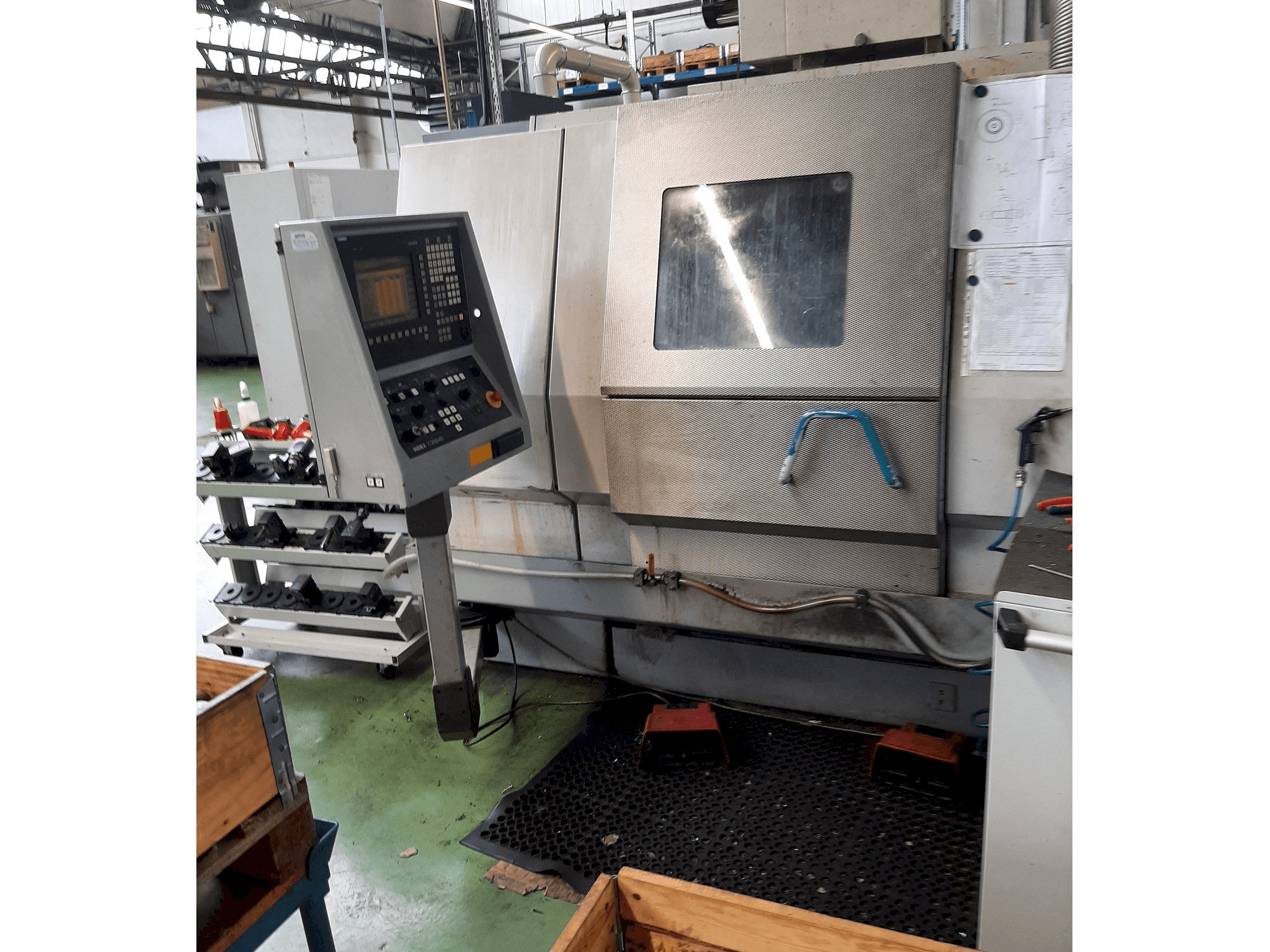

Index - G200DE-TUR-IND-2002-00004

Dotazione supplementare

• - L'alimentatore a barre non è incluso nella fornitura
• - La fornitura comprende la macchina utensile insieme al trasportatore di trucioli, al sistema di raffreddamento ad alta pressione, al sistema di filtraggio (vello) e al trasportatore di pezzi.
• - I portautensili montati rimangono al loro posto

Informazioni aggiuntive

Vantaggi della macchina

• Vantaggi tecnici della macchina:
  • - Asse x/z corsa di lavoro 120 / 400 mm; corsa di lavoro 105 / 400 mm
  • - Massa dell'armadio 440 kg
  • - Ingresso testa del mandrino ad 140 mm, id 85 mm
  • - Passaggio materiale max. Mm 60; diametro del cuscinetto anteriore 100 mm; azionamento trifase regolabile
  • - Motore ad albero cavo: coppia nm 95/140
  • - Allineamento del mandrino principale e dispositivo di commutazione d42/d60/d65, graduazione 2. 5 gradi tramite disco di indicizzazione
  • - Cilindro di serraggio cavo d60/20 per pinza e serraggio sul mandrino principale, azionato idraulicamente, compreso il controllo di fine corsa di serraggio
  • - Forza di trazione-compressione ( 57 cm2 ) max 45 kn
  • - 1 dispositivo di pressione di bloccaggio per il cilindro di bloccaggio sul mandrino principale, campo di regolazione da 10 a 80 bar, regolato sulla forza operativa di bloccaggio massima consentita del mezzo di bloccaggio o del tubo di pressione
  • - Contromandrino d60; ammissione testa mandrino ad 140 mm, id 85 mm
• Vantaggi qualitativi della macchina:
  • - Corsa di lavoro del contromandrino 445 mm; velocità di traslazione rapida 22. 5 m/min
  • - Slitta azionata in direzione z tramite motore a corrente alternata e vite a sfera d=32 mm, azionamento dell'asse assicurato dalla frizione di sovraccarico assicurata.
  • - In posizione di lavoro la slitta è dal motore a corrente alternata contro l'arresto
  • - Sistema di misurazione in scala di vetro sull'asse z
  • - Potenza al contromandrino: potenza al 100/40 % ed 13/22 kw; coppia 61/105 nm
  • - Slitta a croce 1 - x/z, con alimentazione interna di refrigerante e valvola di chiusura
  • - Valvola d'arresto, girevole tramite motore a corrente alternata, viti a sfera d = 32 mm,
  • - Azionamenti degli assi assicurati da frizioni di sovraccarico, compensazione del peso nell'asse x
  • - Sistema di misurazione asse x scala in vetro asse z encoder ad asta
  • - Testa a torretta con 14 stazioni su slitta trasversale 1; fori di montaggio degli utensili per gambo di cilindro din 69880 - 25x48 mm, posizionati con ingranaggio frontale, bloccati idraulicamente

Termini di pagamento

• Pagamento anticipato

• Finanziamento delle attività
