Sistema di 2 centri macchina verticali Hermle C40 U

Mostra in lingua originale

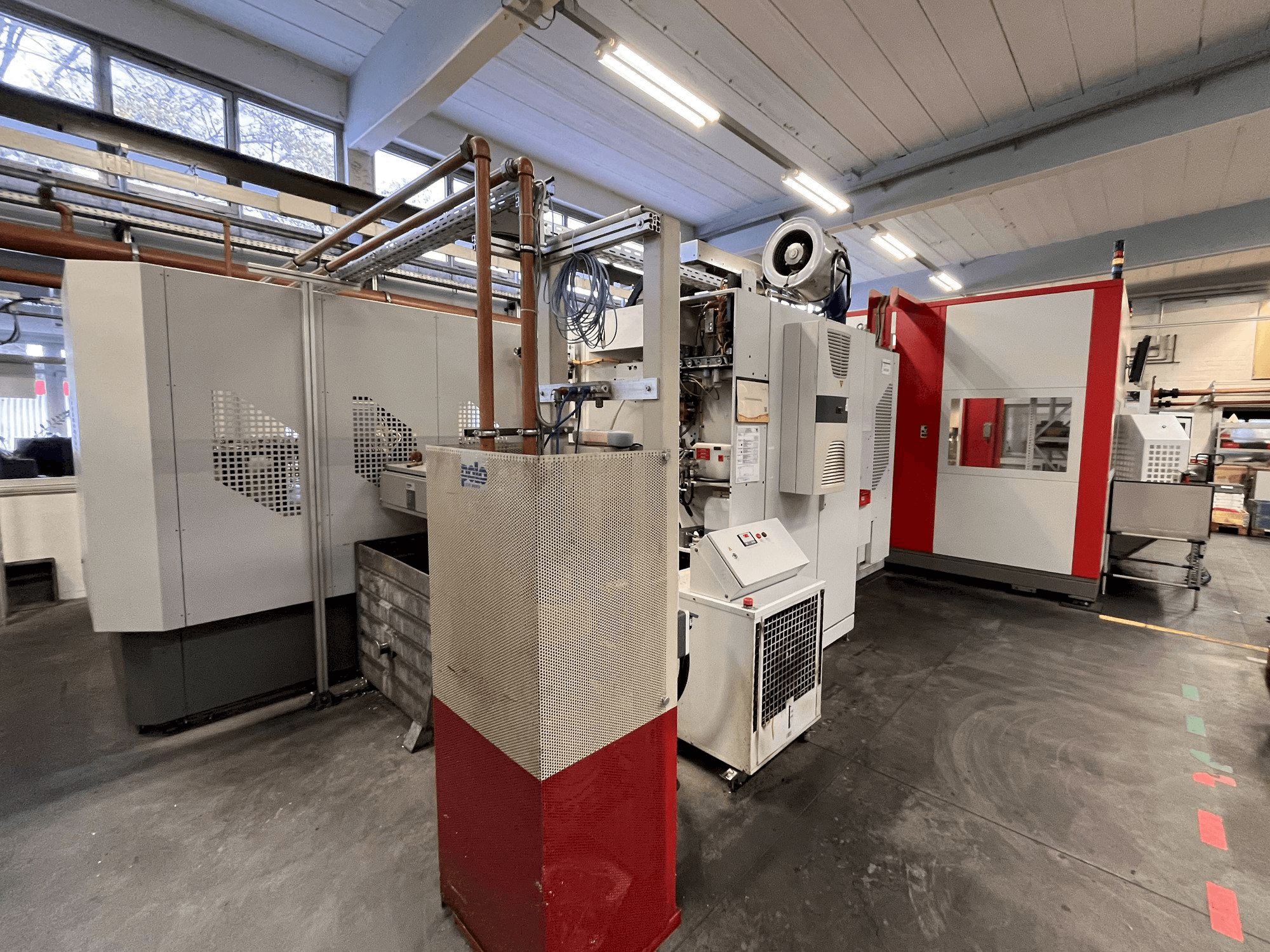

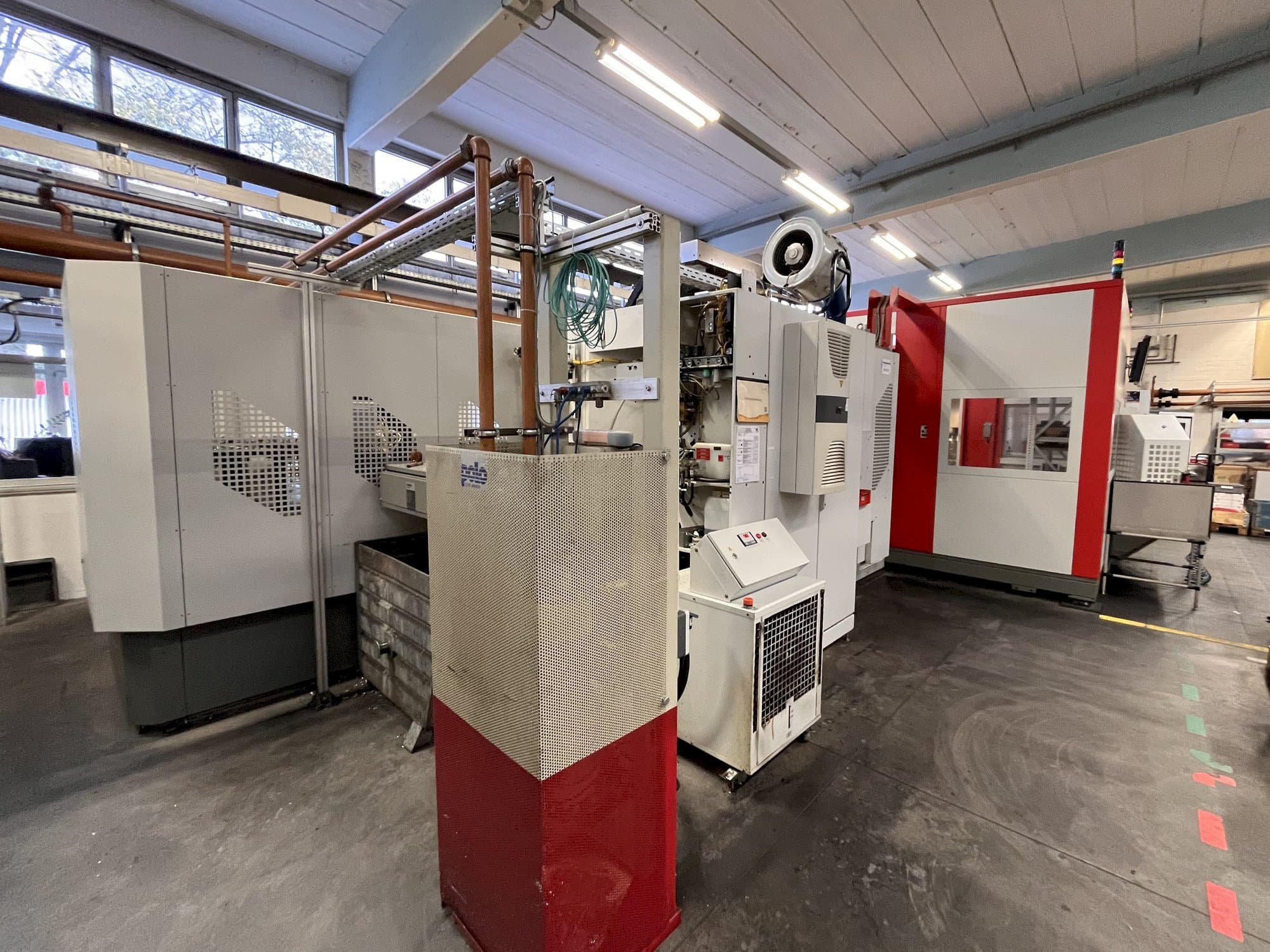

Questo sistema robotico HERMLE RS1 è composto da 2 centri macchina verticali Hermle C40 U realizzati nel 2009 e dotati di un'unità di controllo HERMLE C40 U con una velocità del mandrino di 18000 giri/min. Il sistema è dotato di un robot Automation KUKA KR 150-2 2000 costruito nel 2008, con 6 assi e un peso massimo del pallet di 140 kg.

Panoramica

marca: HERMLE
anno: 2009
MODELLO: RS1 Robot System
Ore di esercizio: 22400
tipo di applicazione: Fresatura
Località: Germania
tipo di macchina: Centro di lavoro verticale
disponibilità: Venduta
marca unità di controllo: HEIDENHAIN

Informazioni tecniche - HERMLE RS1 Robot System

Sistema di controllo

Modello: ITNC 530
Marca: HEIDENHAIN

Trasmissione principale

Intervallo di velocità del mandrino: 18000 1/MIN
Cono di adattamento: HSK-A63
Numero di assi: 5

Movimento

Movimento ASSE-X: 850 MM
Movimento ASSE-Y: 700 MM
Movimento ASSE-Z: 500 MM
Movimento ASSE-A: +/- 110 º MM

Utensili

Sedi in magazzino: 38
Peso massimo: 8 KG
Diametro massimo utensile: 300 MM
Lunghezza massima utensile: 125 MM

Dotazione supplementare

- La cella viene fornita con 10 pallet senza morsa, 1 pallet su ogni macchina e 8 sull'automazione.

Informazioni aggiuntive

Vantaggi della macchina

Vantaggi tecnici della macchina:
- - Velocità di avanzamento: 45000 mm/min, trasportatore di trucioli
- - Trasportatore a raschietto senza ikz
- - Dispositivo di soffiaggio, uscita di soffiaggio attraverso il centro del mandrino
- - Tetto della cabina manuale, porta della cabina automatica
- - Finestre di sicurezza in policarbonato, lavaggio del letto, spurgo dell'aria per le bilance, luce di stato
- - Elettrico. Compensazione termica itnc, modulo di controllo manuale elettrico itnc, rottura rotolo blum/misura a3
- - Messa in servizio/rivista, sonda di misura: renishaw omp 40-2l
- - Robot kuka kr 150-2 2000 (2008):
- - Peso della macchina: 1267 kg, marca dell'unità di controllo: kuka modello: kcp2, numero di assi: 6
- - 1x blocco di bloccaggio manuale, scaffale per pallet 400x400 con 18 posti - di cui 17 pallet nella scaffalatura
Vantaggi qualitativi della macchina:
- - Luoghi di stoccaggio delle materie prime, 2x aree di stoccaggio delle materie prime per i pezzi cubici, 60 posti disponibili per area di stoccaggio. È possibile caricare materie prime di dimensioni 50x15, 2 vassoi per pezzi cilindrici, 56 posti disponibili per vassoio. Possono essere caricati pezzi con un foro di 6 mm.
- - 2x pinze aggiuntive: 1x per pezzi cilindrici, 1x per pezzi cubici
- - Kuka a 6 assi con un peso massimo del pallet di 140 kg
- - Unità di controllo manuale kuka caricamento delle materie prime tramite stazione di impostazione esterna
- - Scaffale portapallet 300x300 con 24 posti - 22 dei quali per i pallet nello scaffale, 3 dei quali per i blocchi di bloccaggio di potenza per il bloccaggio delle pinze automatiche, 2 cubici, 1x cilindrici
- - Il computer principale funziona con windows 10, i computer soflex funzionano con windows xp.
- - Gestione ordini soflex versione 4. 27

*Ci possono essere differenze tra i dati indicati e i valori reali, questo dovrebbe essere confermato dal rappresentante di vendita.
