HERMLE - RS1 Robot SystemDE-MIL-HER-2009-00003
- GINDUMAC
- Prodotti
- Macchine utensili
- Sistema robotico HERMLE RS1

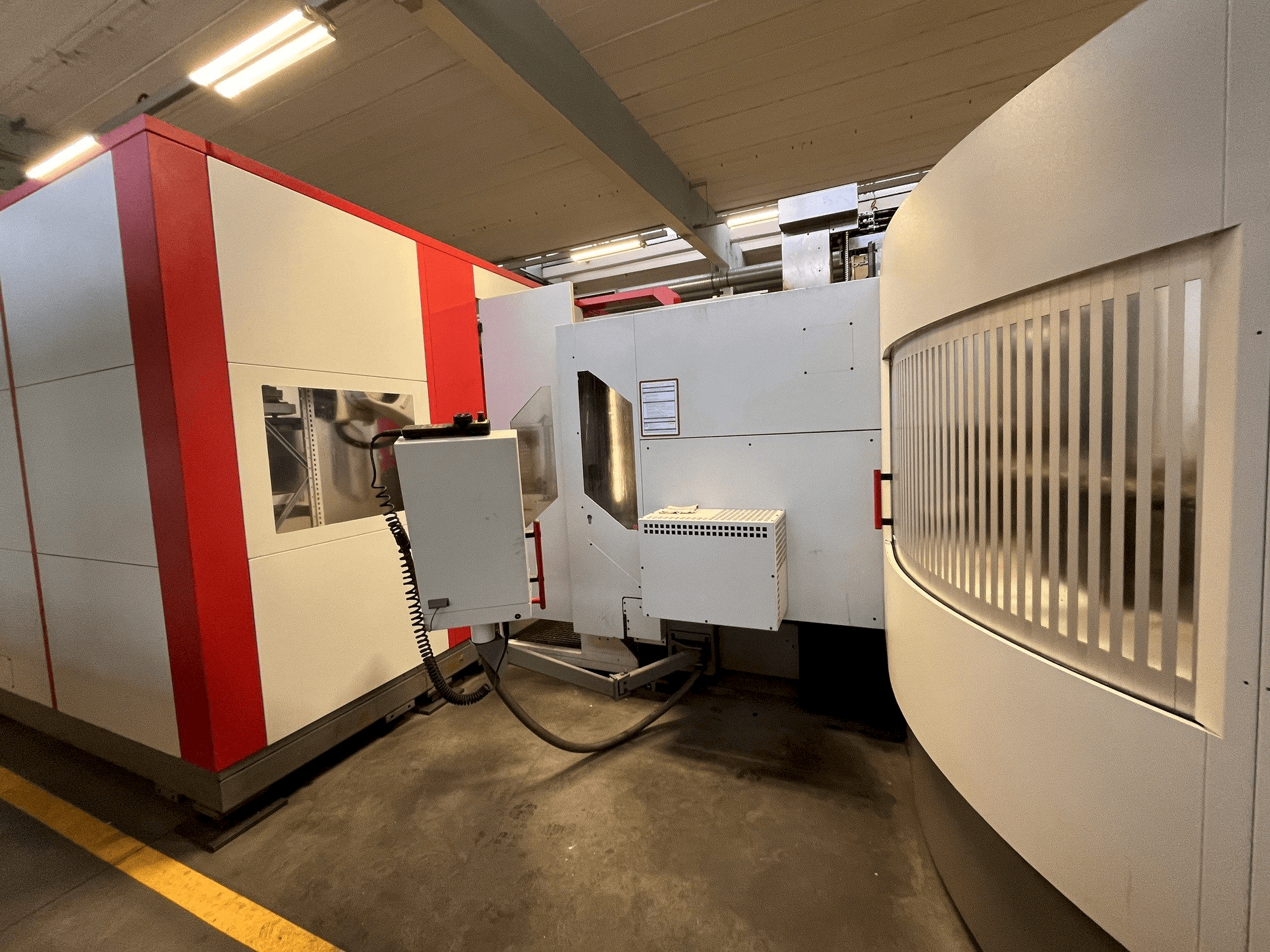

Questo sistema robotico HERMLE RS1 composto da 2 unità Hermle C30 U, centro macchina verticale a 5 assi costruito nel 2009 e nel 2008, è dotato di un'unità di controllo HEIDENHAIN iTNC 530 e ha una velocità del mandrino di 18000 giri/min. Il sistema è dotato di un robot Automation KUKA KR 150-2 2000, costruito nel 2008, con 6 assi e un peso massimo del pallet di 140 kg.
Panoramica
- marca: HERMLE
- anno: 2009
- MODELLO: RS1 Robot System
- tipo di applicazione: Fresatura
- Località: Germania
- tipo di macchina: Centri di lavoro (verticale)
- disponibilità: Venduta
- marca unità di controllo: HEIDENHAIN
Informazioni tecniche - HERMLE RS1 Robot System
Sistema di controllo
- Marca: HEIDENHAIN
- Modello: ITNC 530
Trasmissione principale
- Intervallo di velocità del mandrino: 18000 1/MIN
- Cono di adattamento: HSK A63
- Numero di assi: 5
Movimento
- Movimento ASSE-X: 650 mm
- Movimento ASSE-Y: 600 mm
- Movimento ASSE-Z: 500 mm
- Movimento ASSE-A: +/- 115 º MM
Utensili
- Sedi in magazzino: 32
- Peso massimo: 8 kg
- Diametro massimo utensile: 300 mm
Dotazione supplementare
- - la cella viene fornita con 25 pallet senza morsa 1 pallet su ogni macchina e 23 sull'automazione
- - sono dotati di tastatore Renishaw
- - Il trasportatore di trucioli è incluso
- - La pompa ad alta pressione del refrigerante interno non è inclusa.
Informazioni aggiuntive
- Vantaggi tecnici della macchina:
- - Avanzamento rapido: 45000 mm/min - tavola girevole nc diametro 280
- - Con sistema di serraggio erowa 160 mm dimensione della gola - mts piastra di base 320p/a 2-f. MediaÜ. 2 pieghe
- - Tavola rotante - ikz - selezionatrice di trucioli
- - Centro mandrino di alimentazione dell'aria compressa - porta automatica della cabina - luce di stato
- - Avvolgimento del letto - tetto della cabina manuale - sistema di aspirazione losma
- - Volantino elettronico - nastro trasportatore incernierato - magazzino supplementare: 157
- - Magazzino utensili: 157 slot, passaggio a 6 pieghe, sportello automatico, compensazione della temperatura
- - Numero di baie di carico e scarico: 8
- - Misura dell'utensile: blum wz rottura/misura a1
- - Sonda a contatto: 2x renishaw omp 40-2ls, estensione plc 2° sonda di misura
- Vantaggi qualitativi della macchina:
- - Robot kuka kr 150-2 2000:
- - 6 assi, peso: 1267 kg, computer master che funziona con windows 10 e pc soflex con windows xp. Scaffalatura per pallet 300x300 con 24 posti - 22 dei quali sono pallet nella scaffalatura, 3 dei quali sono blocchi di serraggio per il bloccaggio di pinze automatiche.
- - 2 cubici, 1 cilindrico - 1 blocco di serraggio manuale
- - Scaffale portapallet 400x400 con 18 posti - di cui 17 pallet in scaffale
- - Luoghi di stoccaggio delle materie prime:
- - 2 aree di stoccaggio materie prime per pezzi cubici, 60 posti disponibili per area di stoccaggio. È possibile caricare materie prime di dimensioni 50x15. - 2x vassoi per la materia prima per i pezzi cilindrici, 56 posti disponibili per vassoio. Possono essere caricati pezzi con un foro di 6 mm.
- - 2x pinze aggiuntive: 1x per pezzi cilindrici, 1x per pezzi cubici
- - Kuka con 6 assi con un peso massimo del pallet di 140 kg - unità di controllo manuale kuka caricamento delle materie prime tramite stazione di allestimento esterna
- - Gestione ordini soflex versione 4. 27
- - Il computer principale funziona con windows 10, i computer soflex funzionano con windows xp.
Vantaggi della macchina
*Ci possono essere differenze tra i dati indicati e i valori reali, questo dovrebbe essere confermato dal rappresentante di vendita.
