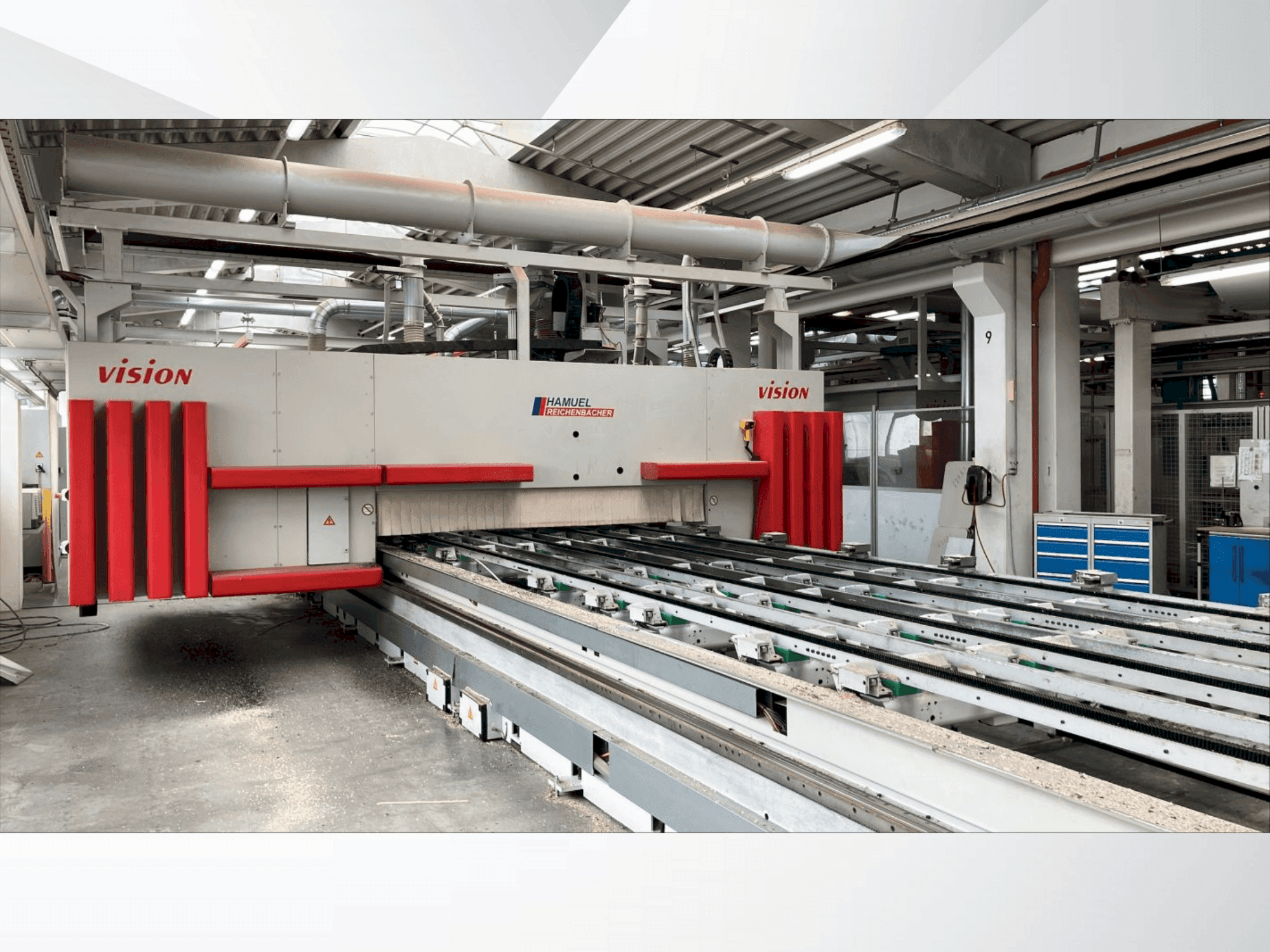

Hamuel Reichenbacher - VISION III-TT-LDE-CNC-HAM-2017-00001

Dotazione supplementare

• - Tavolo di supporto regolabile automaticamente con perni a vuoto
• - Piastre di aspirazione a vuoto integrate nel piano fisso della macchina
• - Consente un posizionamento flessibile e sicuro dei pezzi

Informazioni aggiuntive

Vantaggi della macchina

• Vantaggi tecnici della macchina:
  • - Pannello di controllo: schermo piatto 17" tft
  • - Sistema operativo: windows 7
  • - Computer di visualizzazione: pcu 50. 5
  • - Interfaccia utente: hmi operate
  • - Assi x1/x2: circa 8540 mm - movimento longitudinale del portale
  • - Asse y1: circa 2500 mm - movimento trasversale dell'unità
  • - Asse z1: circa 480 mm - movimento verticale dell'unità
  • - Asse b1: ±180° - movimento girevole
  • - Asse c1: 360° - movimento rotatorio
  • - Asse x3: movimento dell'unità di perforazione sotto il pavimento
• Vantaggi qualitativi della macchina:
  • - Assi da u2 a u10: movimento del vettore
  • - La macchina è caratterizzata da velocità massime di 60 m/min sugli assi x e y, 20 m/min sull'asse z, fino a 90°/s sugli assi b e c, e offre un avanzamento programmabile in continuo nel piano x/y lungo qualsiasi percorso.
  • - Perni per il vuoto: 72 unità, Ø100 mm
  • - Corsa: 100 mm
  • - Corsa effettiva: 25 mm (sopra il nastro di base)
  • - Il sistema di portatori di vuoto comprende 9 portatori azionati da motori elettrici, ciascuno con una corsa di ±1000 mm, una distanza minima di 300 mm (in genere ~1000 mm), e dotati di 8 ventose (Ø100 mm) disposte in uno schema 1-2-2-2-1, monitoraggio del vuoto e ugelli di soffiaggio per la pulizia del pad, con tutti i portatori azionati su entrambi i lati da motori elettrici.

Informazioni extra

• - Macchina ancora sotto tensione

Termini di pagamento

• Pagamento anticipato

• Finanziamento delle attività
