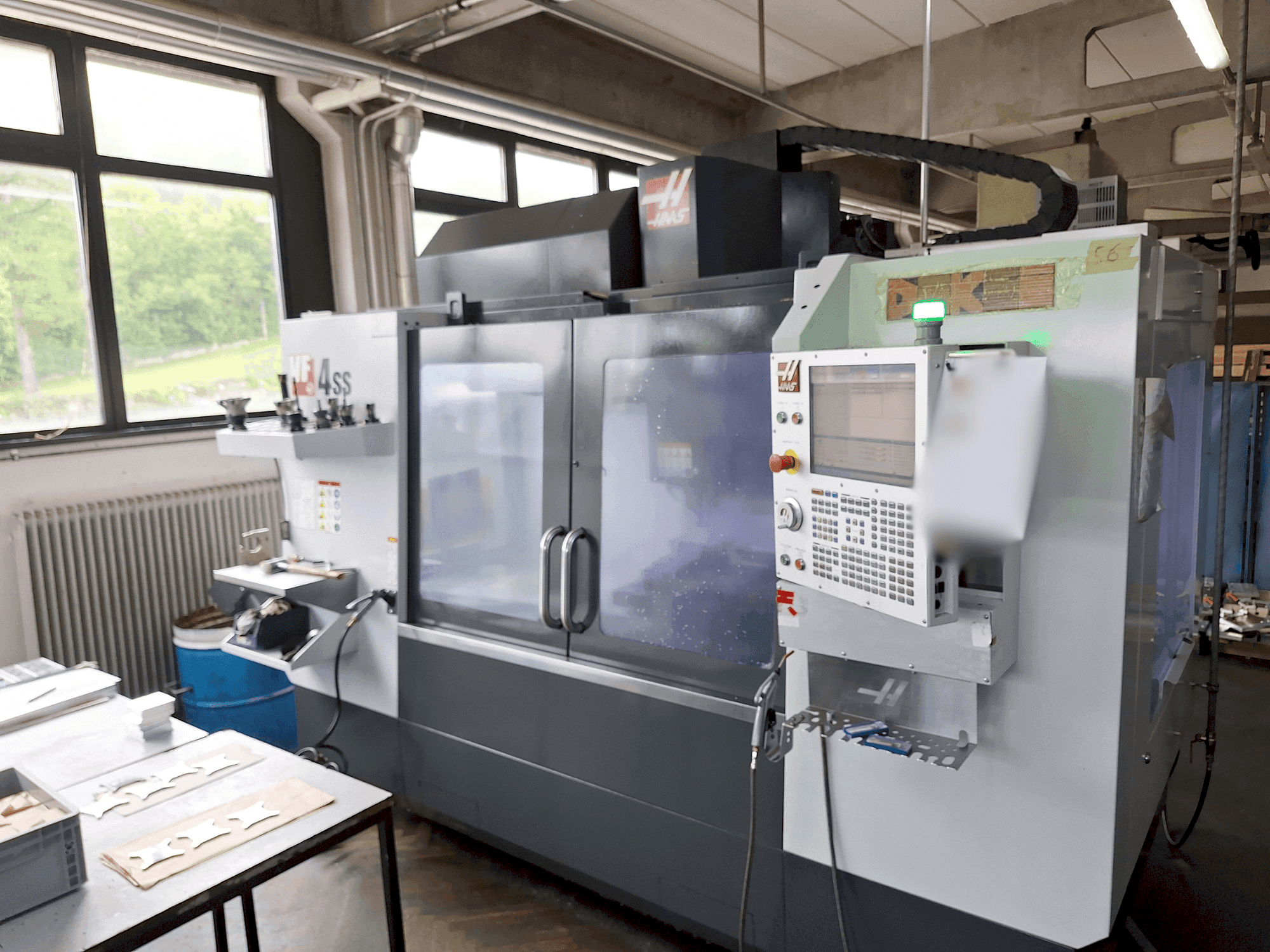

HAAS - VF-4SSSI-MIL-HAA-2019-00003

Informazioni generali

• Peso della macchina: 6260 KG

Trasmissione principale

• Intervallo di velocità del mandrino: 12000 1/MIN
• Potenza motore mandrino: 22.4 kw
• Cono di adattamento: CT40, BT40, HSK-A63
• Numero di assi: 3

Movimento

• Movimento ASSE-X: 1270 mm
• Forza di avanzamento ASSE-X: 13723
• Corsa rapida ASSE-X: 35.6 m/min
• Movimento ASSE-Y: 508 mm
• Forza di avanzamento ASSE-Y: 13723 n
• Corsa rapida ASSE-Y: 35.6 m/min
• Movimento ASSE-Z: 635 mm
• Forza di avanzamento ASSE-Z: 17459 n
• Corsa rapida ASSE-Z: 35.6 m/min

Piano di lavoro

• Lunghezza esterna: 1321 mm
• Larghezza esterna: 495 mm
• Dimensioni sedi utensili: Width: 15.90 mm to 16.00 mm. Center distance: 80 mm
• Distanza minima tra mandrino verticale e piano: 107 mm
• Distanza massima tra mandrino verticale e piano: 742 mm
• Carico piano di lavoro: 794 kg

Utensili

• Sedi in magazzino: 30 + 1
• Peso massimo: 5.4 kg
• Diametro massimo utensile: 127 mm
• Lunghezza massima utensile: 330 mm
