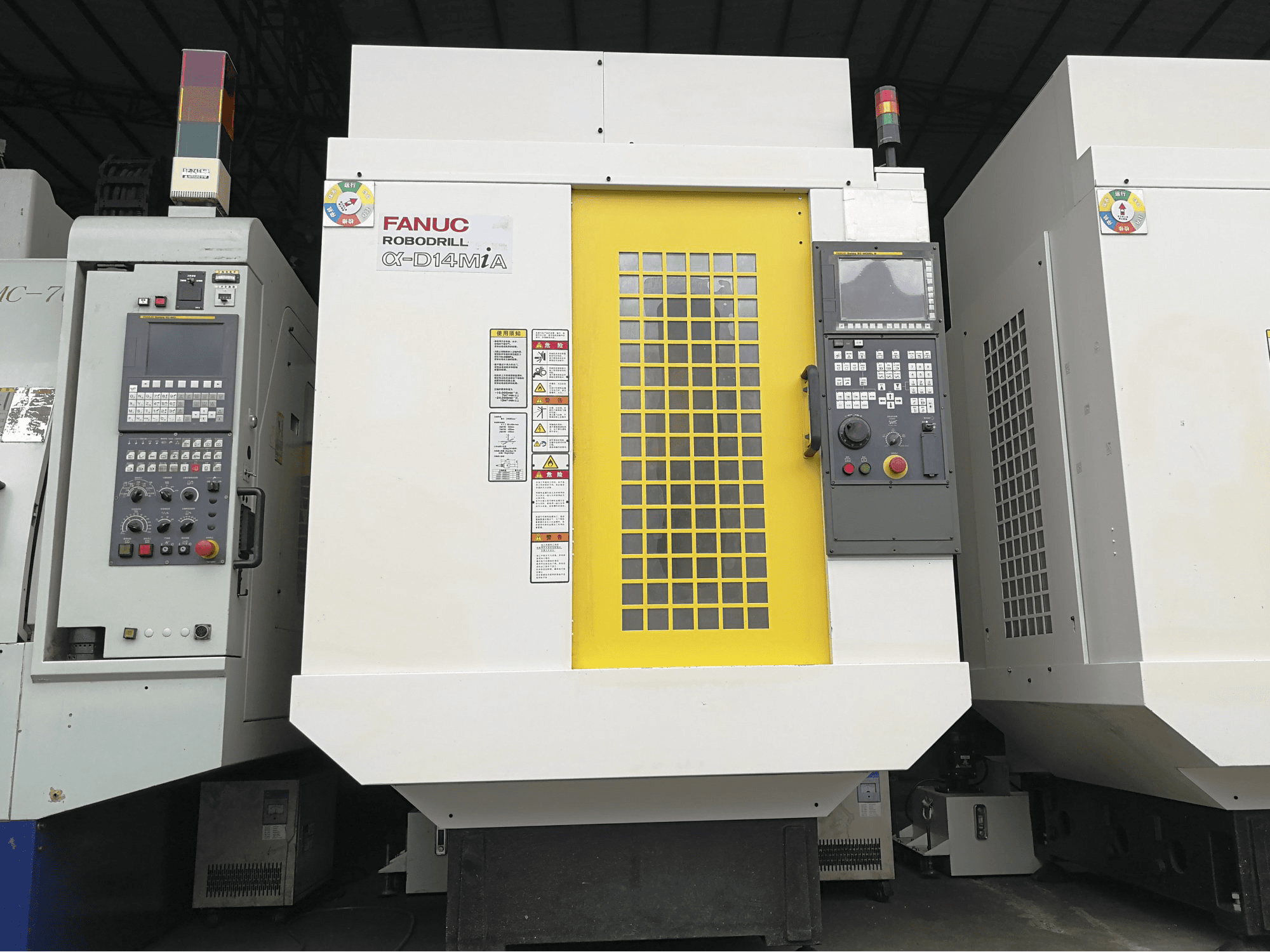

FANUC - α-D14MiACN-MIL-FAN-2016-00001

Informazioni generali

• Lunghezza macchina: 1565 mm
• Larghezza macchina: 2236 mm
• Altezza macchina: 2040 mm
• Peso della macchina: 2000 kg

Sistema di controllo

• Marca: FANUC
• Modello: 31i-B

Trasmissione principale

• Numero di mandrini: 1
• Intervallo di velocità del mandrino: 24000 1/min
• Potenza motore mandrino: 26 kW
• Diametro interno del mandrino: 0.006 - 0.02 mm

Movimento

• Movimento ASSE-X: 500 mm
• Movimento ASSE-Y: 400 mm
• Movimento ASSE-Z: 330 mm

Pezzo in lavorazione

• Pezzo in lavorazione x: 650 mm
• Pezzo in lavorazione y: 400 mm
• Pezzo in lavorazione z: 150-480 mm
• Peso del pezzo in lavorazione: 300 kg

Piano di lavoro

• Lunghezza esterna: 1565 mm
• Larghezza esterna: 2040 mm
• Regolazione dell'altezza: 2.236±10 mm
• Dimensioni sedi utensili: 14x125x3 mm
• Numero di sedi per utensili: 3
• Distanza tra: 125 mm
• Distanza minima tra mandrino verticale e piano: 150 mm
• Distanza massima tra mandrino verticale e piano: 480 mm

Utensili

• Sedi in magazzino: 14
• Peso massimo: 2 kg
• Diametro massimo utensile: 80 mm
• Lunghezza massima utensile: 250 mm

Media

• Consumo di energia: 10 kVA
