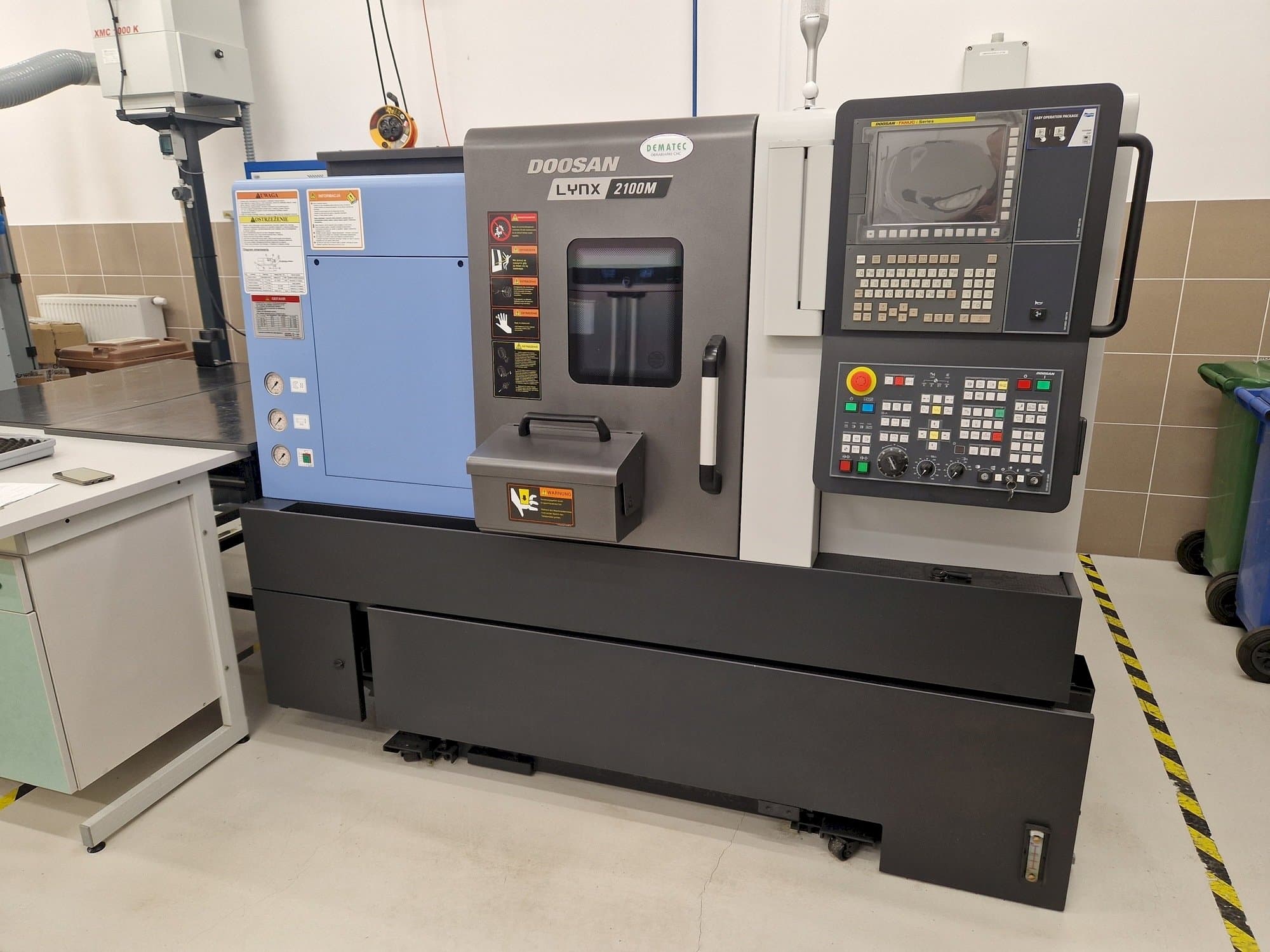

Tornio Doosan Lynx 2100MA

Mostra in lingua originale

Questo tornio Doosan Lynx 2100MA è stato costruito nel 2017 e ha 1188 ore di potenza, di cui 122 di produzione e 66 di mandrino. È dotato di un'unità di controllo della serie Fanuc. La macchina ha una velocità del mandrino di 6000 giri/min e comprende 12 portautensili.

Panoramica

marca: DOOSAN
anno: 2017
MODELLO: Lynx 2100MA
Ore di esercizio: 1188
tipo di applicazione: Tornitura
Località: Polonia
tipo di macchina: Tornio orizzontale
disponibilità: Venduta
marca unità di controllo: FANUC

Informazioni tecniche - DOOSAN Lynx 2100MA

Informazioni generali

Lunghezza macchina: 2320 mm
Larghezza macchina: 1595 mm
Altezza macchina: 1693 mm
Peso della macchina: 2750 kg

Sistema di controllo

Modello: 0–iTF with 10.4’’ LCD
Marca: FANUC

Trasmissione principale

Intervallo di velocità del mandrino: 6000 rpm 1/MIN

Movimento

Movimento ASSE-X: 205 mm
Corsa rapida ASSE-X: 30 m/min
Movimento ASSE-Z: 340 mm
Corsa rapida ASSE-Z: 36 m/min
Movimento ASSE-C: 360' (0.001) MM
Corsa rapida ASSE-C: 200 rpm

Utensili

Numero di stazioni: 12 pcs (4 rotary, 8 fixed)
Tipo portautensili: BMT 45 P

Media

Collegamento elettrico principale: 380V / 50 Hz
Consumo di energia: 25.94 kVA

Dotazione supplementare

- 12 pezzi di portautensili
- Configurazione della torretta: 4 pezzi di utensili vivi, 8 pezzi di utensili fissi
- EZ Guide: interfaccia grafica per la programmazione, Part catcher
- Ridisponibilità a lavorare con un alimentatore di barre e un trasportatore di trucioli
- Pomp: 7 bar
- Contropunta programmabile
- Scatola per patatine fritte
- Sistema di monitoraggio degli strumenti
- Alcuni accessori e utensili
- Documenti: PL/EN

Informazioni aggiuntive

Vantaggi della macchina

Vantaggi tecnici della macchina:
- - Letto basculante: 600 mm
- - Ribaltamento della sella: 400 mm
- - Diametro di tornitura consigliato: 170 mm
- - Diametro massimo di tornitura: 300 mm. Diametro di tornitura: 300 mm
- - Lunghezza massima di tornitura: 290 mm. Lunghezza di rotazione: 290 mm
- - Dimensione del mandrino in pollici: 6''
- - Diametro di lavoro della barra: 51 mm
- - Servomotore: asse x 1. 8 kw, asse z 1,8 kw
- - Max. Dimensione utensile id mm (pollici) 40 (1. 6) 32 (1. 3)
- - Tempo di indicizzazione della torretta s 0. 11 {0. 15}* 0. 11 max. 15}* 0. 11 max. Velocità utensile rotante
Vantaggi qualitativi della macchina:
- - Diametro di passaggio sul letto 600 mm
- - Diametro massimo di rotazione 300 mm
- - Lunghezza massima di rotazione 290 mm
- - Peso ammissibile nel mandrino: 70 kg
- - Diametro asta nel mandrino 51 mm
- - Portamandrino: 170 mm, tipo di mandrino: a2#5 asa, diametro del mandrino (anteriore/posteriore) (90/80) mm
- - Foro del mandrino: 61 mm, gioco del cono del mandrino: diametro. 52 mm
- - Gioco del mandrino: 52 mm, gioco del cilindro: 52 mm, potenza motore mandrino (continua/30 min) 15/11 kw (s325%/15 min cont. )
- - Coppia massima del mandrino: 127 nm
- - Dimensione utensile: 20 x 20 mm, siła zacisku 48 kn, cambio utensile 1 posizione: 0. 15 s

Informazioni extra

- La macchina è in perfette condizioni, usata di recente su una produzione, come nuova. Documentazione completa disponibile.

*Ci possono essere differenze tra i dati indicati e i valori reali, questo dovrebbe essere confermato dal rappresentante di vendita.
